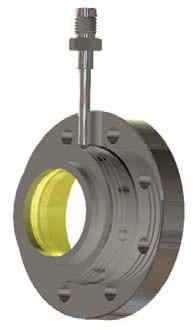

Смотровые окна





 Ø “A”DIM        Ø “B” DIM (VIEW)         PART “C”             “D” DIM         “E” DIM          “F” DIM          Артикул
   2.75                     .93                          1/8”Male VCR                .94              1.80                  .77          A7845-1-CF

   2.75                     .93                          1/8” Female VCR            .94              1.80                  .77          A7845-2-CF
   2.75                     .93                          1.33” C.F.                     .94              1.80                .77            A7845-3-CF
   2.75                     .93                            OMIT                          .94              1.80                 .77           A7845-4-CF
   4.50                     1.88                         1/4” Male VCR              1.70             2.90                 .87           A4523-1-CF
   4.50                     1.88                         1/4” Female VCR           1.70            2.90                   .87          A4523-2-CF
   4.50                     1.88                          1.33” C.F.                   1.70            2.90                  .87           A4523-3-CF
   4.50                     1.88                            OMIT                        1.70            2.90                  .87           A4523-4-CF
